CNC零件加工中心的分類知識

發布日期：2020-05-14 作者：kf 點擊：

CNC加工中心通常根據主軸在空間上的狀態分為立式數控加工中心和臥式數控加工中心。數控加工中心的主軸在空間上處于垂直狀態稱為垂直數控加工中心，而主軸在水平狀態稱為水平數控加工中心。能夠進行縱橫轉換的主軸稱為縱橫向數控加工中心或五面數控加工中心，又稱復合式數控加工中心。根據數控加工中心的立柱數量，可分為單立柱式和雙立柱式（龍門式）。

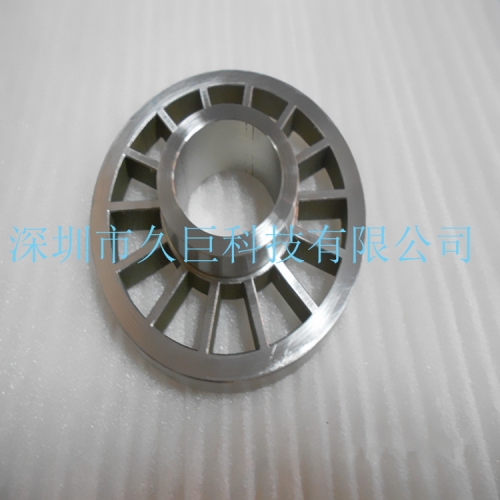

CNC零件加工

根據數控加工中心的坐標數和坐標的同時控制，有三軸聯動、三軸三聯動、四軸三聯動、五軸四聯動、六軸五聯動等。三軸和四軸是指數控加工中心的運動坐標數。聯動是指由控制系統同時控制的運動坐標的個數，以實現刀具相對于工件的位置和速度控制。

根據工作臺的數量和功能，可分為單工作臺數控加工中心、雙工作臺數控加工中心和多工作臺數控加工中心。

按加工精度分：有通用數控加工中心和高精度數控加工中心。在一般數控加工中心，分辨率為1μm，最大進給速度為15～25m／min，定位精度為LOμm，高精度CNC加工中心，分辨率為0.1μm，最大進給速度為15～100m／min，定位精度在2μm左右，2～10μm，±5μm以上。這可以稱為精密水平。
